Σύστημα καθοδήγησης στάθμευσης υπερήχων αισθητήρα στάθμευσης
Εισαγωγή
Σύστημα καθοδήγησης υπερύθρων στάθμευσης στάθμευσης με αισθητήρα στάθμευσης για την ανίχνευση του χώρου στάθμευσης ή για την ανίχνευση του χώρου στάθμευσης και χρήση της ενδεικτικής λυχνίας LED για να διακρίνει την κατάστασή του (το RED είναι απασχολημένο και το πράσινο είναι διαθέσιμο) και να βελτιωθεί το επίπεδο διαχείρισης στάθμευσης.Ταυτόχρονα στέλνετε την κατάσταση στον ανώτερο ελεγκτή.

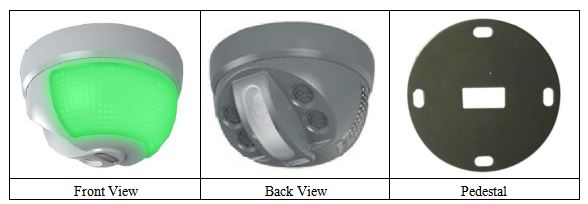

Εικόνα
Παράμετρος
Λειτουργικός | DC18V ~ 30V, προτείνουμε : | Λειτουργική αρχή | Ανίχνευση υπερήχων |
Τάση | 24V | ||
Τυπικός | Κόκκινο φως : 65mA | Επικοινωνία | RS-485 |
Ρεύμα | Πράσινο φως : 56mA | Τρόπος | |
Διάσταση | 130 * 130 * 80 mm | Κωδικοποίηση διεύθυνσης | 00 ~ 31, Μέσω 5 jumper |
διευθυνσιοδότηση | |||
Εντοπισμός | 290cm , Μέσα από 2 άλτες | Λειτουργικός | -20 ~ +50 ℃ |
Εύρος | σύνθεση | Θερμοκρασία | |
ESD | 12KV | Δοκιμή παλμικού συρμού | ± 4KV |
Πίνακας 2
Ένδειξη κατάστασης εργασίας
Ένδειξη κατάστασης εργασίας (Κόκκινο): ανάβει με μέσα επικοινωνίας και εντοπισμένα αντικείμενα
S1 Ρύθμιση Jumper
Οδηγία ρύθμισης S1 Jumper :
Από δεξιά προς τα αριστερά, (LH) 【1,2,3,4,5,6,7】, Κάτω 5 αριθμός (1-5) είναι ρύθμιση διεύθυνσης, υψηλότερο 2 αριθμός (6-7) είναι διεύθυνση ύψους εγκατάστασης, jumper στο μέσον 1, χωρίς μέσα γεφυρών 0.
Ρύθμιση διεύθυνσης : Κάτω 5 αριθμός (5,4,3,2,1) Αντιπροσωπεύουν αντίστοιχα δυαδική διεύθυνση 16,8,4,2,1. Διαφορετικός αριθμός συνδυασμού γραμμής άλματος, όπως η διεύθυνση χώρου στάθμευσης 3, πρέπει να περάσετε το 1 και το 2.
Απόσταση ανίχνευσης: Sen 1 0 | Προσθήκη ανιχνευτή : Προσθήκη ( 4 -> 0 ) | |||
Sen10 | Ύψος εγκατάστασης | Οριζόντια απόσταση από το πάρκινγκ | Addr | Addr |
( Υ ) | γραμμή ( X ) | |||
0 0 | 180CM - 210CM | ακριβώς πάνω από τη γραμμή στάθμευσης | 0 0 0 0 0 | 00 |
0 1 | 230CM - 250CM | ακριβώς πάνω από τη γραμμή στάθμευσης | 0 0 0 0 1 | 01 |
1 0 | 250CM - 270CM | ακριβώς πάνω από τη γραμμή στάθμευσης | ...... | ... |
1 1 | 270CM - 290CM | ακριβώς πάνω από τη γραμμή στάθμευσης | 1 1 1 1 1 | 31 |
Πίνακας 3
Σημείωση:
1, Όταν το σύστημα καθοδήγησης στάθμευσης υπερήχων αισθητήρα στάθμευσης θέσει το jumper, παρακαλώ επανειλημμένα ώθηση και τραβήξτε έξω αρκετές φορές για να αφαιρέσετε το στρώμα οξειδίου για να εξασφαλιστεί καλή επαφή.
2, Το προτεινόμενο ύψος εγκατάστασης είναι Y: 2.4m-3m, Εγκατεστημένο ακριβώς πάνω από τη γραμμή στάθμευσης, προκειμένου να εξασφαλιστεί αξιόπιστη ανίχνευση.

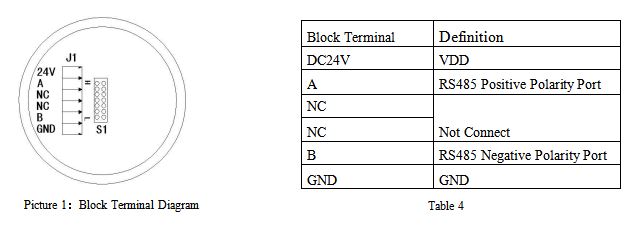

Οδηγίες τερματικού μπλοκ

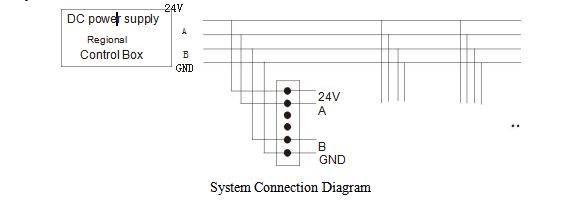

Οδηγίες σύνδεσης συστήματος
1. Η συσκευή κάτω από ένα RCM που συνδέεται κατά προτίμηση σε λειτουργία διαύλου, η διεύθυνση του ανιχνευτή από πέντε jumper, ένας δίαυλος επικοινωνίας μπορεί να αντέξει το μέγιστο σε 32 ανιχνευτές.
2. Οι ανιχνευτές κάτω από ένα RCM λαμβάνουν ισχύ DC από το RCM. Λαμβάνοντας υπόψη την μηχανική απώλεια γραμμής, ο ανιχνευτής χρησιμοποιεί ένα ευρύ φάσμα σχεδιασμού τροφοδοσίας.
3. Για να βεβαιωθείτε ότι ο τερματικός εξοπλισμός λειτουργεί σωστά, συνιστάται να χρησιμοποιήσετε την τροφοδοσία 24V DC. Το περιφερειακό κιβώτιο ελέγχου τροφοδοτεί την ισχύ ισχύος ίση με την κατανάλωση ισχύος από 150% - 200% του συνολικού εξοπλισμού τροφοδοσίας, για να εξασφαλίσει αξιόπιστη εκκίνηση και εργασία για μεγάλο χρονικό διάστημα.
Εγκατάσταση επίδειξης
